LA CARTA TOPOGRAFICA D'ITALIA IGM 1:100.000 e 1:25.000

IGM Quadro d'Unione

La Carta Topografica d'Italia fu completata verso la fine del 1900.

Ha come meridiano fondamentale quello di Monte Mario (12 27' 08",4 Est da Greenwich) e si estende verso ovest di -6 di long.(F.27 Monte Bianco), verso est di +6 30'(F.215 Otranto). A nord raggiunge la latitudine di 47 20' (F.1 Passo del Brennero e F.1A Vetta d'Italia) a sud i 36 40' circa (F.277 Noto).

Si compone di 285 carte 1:100.000 (277+altre 8 numerate come 1A, 4B) dette FOGLI.LEGENDAFOGLI IGM NORDFOGLI IGM CENTROFOGLI IGM SUD E ISOLE

Il FOGLIO copre un'area di 30' di longitudine e 20' di latitudine per circa 1.500 km2.

esempio F. 150, Roma

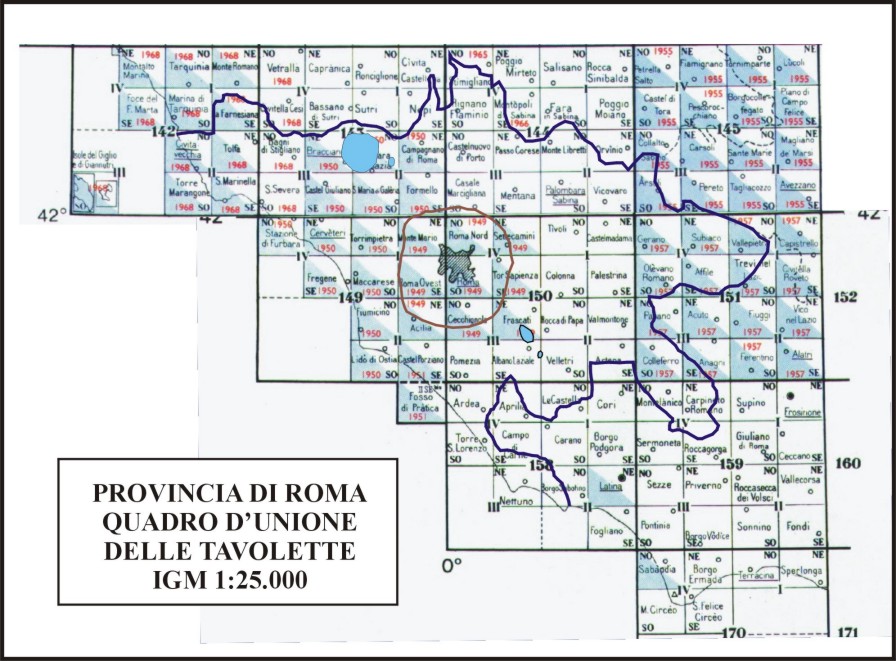

ESPLORA IL QUADRO D'UNIONE PER INGRANDIRNE SETTORI

Ogni FOGLIO suddiviso in 4 carte 1:50.000 dette QUADRANTI numerate in senso orario come I-II-III-IV a partire da NE

Il QUADRANTE copre un'area di 15' di longitudine e 10' di latitudine per circa 375 km2.

esempio F.247 III, Stilo

Ogni QUADRANTE suddiviso in 4 carte 1:25.000 dette TAVOLETTE denominate NE-SE-SO-NO a partire da NE

La TAVOLETTA copre un'area di 7'30" di longitudine e 5' di latitudine per circa 96 km2.

esempio F.29 I NE Monte Rosa.

Nelle Tavolette 1:25.000 le curve di livello (isoipse) sono rappresentate con un tratto pi marcato ogni 100 m di dislivello (curve direttrici) le altre, ogni 25 m, hanno un tratto sottile continuo (curve intermedie); nelle zone pianeggianti sono rappresentate isoipse tratteggiate (curve ausiliarie) che di solito hanno un equidistanza di 5 m.

Ogni TAVOLETTA suddivisa in 4 carte 1:10.000 dette SEZIONI denominate A-B-C-D a partire da NE

esempio F.255 III SO Sez. B Motticella

Di questa Cartografia si utilizzano i Fogli 1:100.000, le Tavolette 1:25.000 e per la Calabria le Sezioni rilevate dalla "Cassa per il Mezzogiorno"



VEDI PRODUZIONE CARTOGRAFICA IGM:

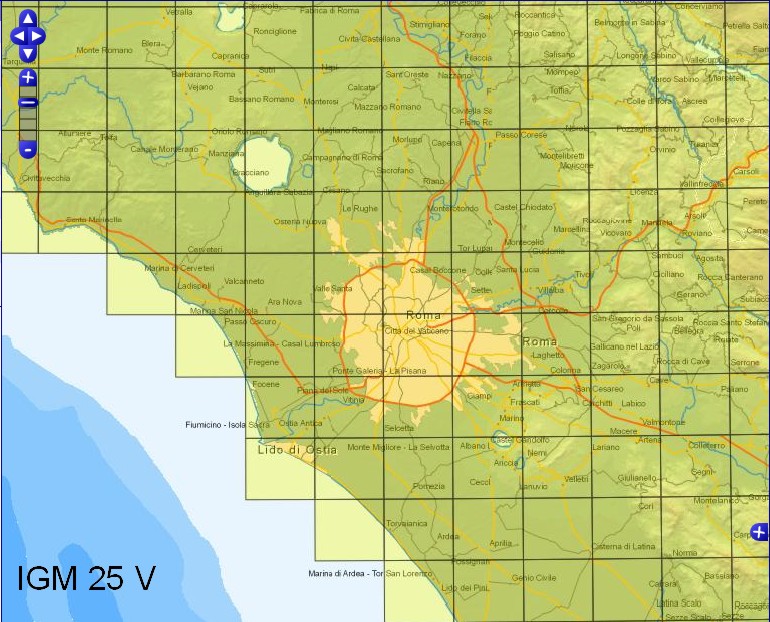

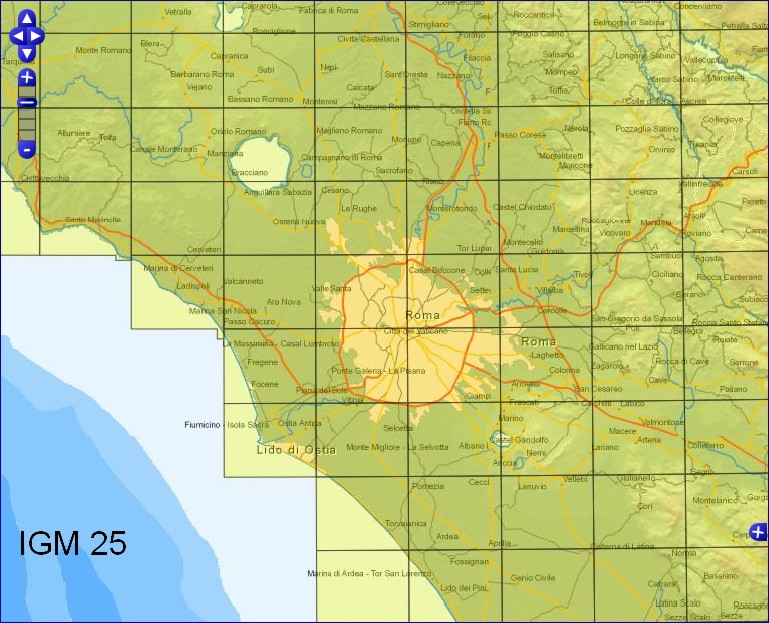

scala 1:25.000:                                                 VISUALIZZA ON LINE 25.000 IGM (Portale Cartografico Nazionale - MATM)

serie 25V  vecchia fuori produzione QU 25V coprono un area di 7,30' di longitudine e 5' di latitudine

scala 1:100.000: serie 100V e 100L terminata la produzione QU 100



NUOVA CARTOGRAFIA IGM 1:25.000

Le nuove carte topografiche delle serie 25 e 25DB si chiamano sezioni e derivano dalla suddivisione in 4 quadranti dei fogli in scala 1:50.000 (vedi oltre)

ogni foglio serie 50 difatti diviso in quattro sezioni cos numerate come in figura a fianco:

Esempio: il Foglio n. 364 BRACCIANO suddiviso in 4 sezioni: 364I Bracciano, 364II Anguillara Sabazia, 364III Castel Giuliano, 364IV Manziana

serie 25  fuori produzione (ma ancora in vendita) - serie 25 DB in produzione  QU 25 coprono un area di 10' di longitudine e 6' di latitudine

XSu

LA NUOVA CARTOGRAFIA IGM 1:50.000



Per queste carte le coordinate in longitudine sono riferite al Meridiano di Greenwich anzich a Monte Mario. Il limite occidentale della penisola circa 640' E (F.132-152-153 Bardonecchia), il limite orientale a 18 40' E circa (F.527 Otranto). I fogli 1:50.000 sono individuati da nord a sud da con una numerazione a tre cifre da 001 a 652.

Alcuni esempi:

F.118 Milano - F.155-156 Torino o. ed e.- F.128 Venezia - F.275 Firenze  - F.282 Ancona - F.359 L'Aquila - F.345 Viterbo - F.347-357 Rieti n. e s. - F.373 Cerveteri - F.374 Roma - F.390 Frosinone - F.400 Latina - F.405 Campobasso - F.438 Bari - F.466-467 Napoli - F.557 Cagliari - F.559 Cosenza - F.575 Catanzaro - F.595 Palermo - F.601 Messina - Reggio di Calabria - F.634 Catania - F.616 Capo Spartivento

Ogni Carta copre 20' di longitudine e 12' in latitudine pertanto la griglia d'unione dei fogli non coincide con quella dei Fogli 1:100.000 e delle Tavolette 1:25.000.

La griglia dei fogli 1:50.000 utilizzata come base per la cartografia di dettaglio 1:10.000 delle CTR: Cartografia Tecnica Regionale.

La carta 1:50.000 la base topografica dei nuovi Fogli Geologici rilevati dai Servizi Tecnici Nazionali.

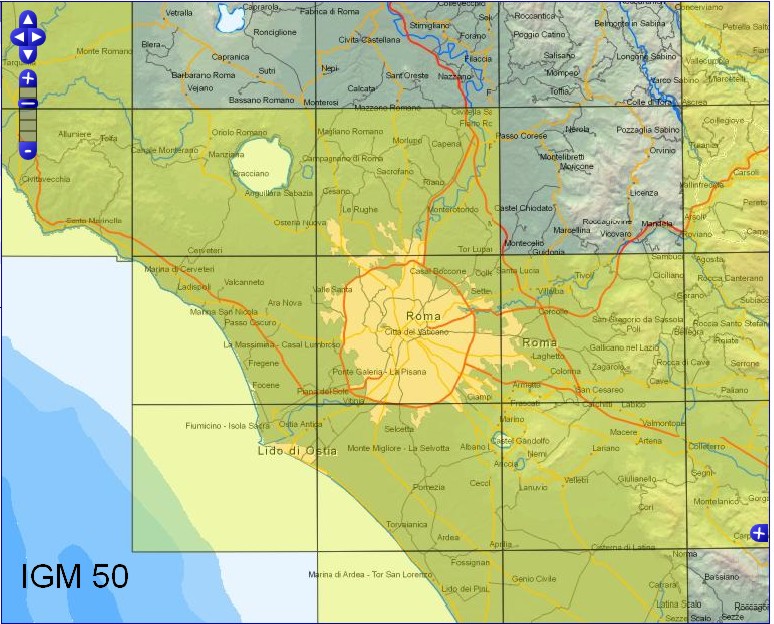

aVISUALIZZA IL QUADRO D'UNIONE DEI Fogli 1:50.000 dell'Italia Centrale (102KB)

Ogni Foglio diviso in:

4 carte dette Sezioni in scala 1:25.000 numerate da NE in senso orario I - II - III - IV (vedi sopra serie 25 e 25DB IGM)

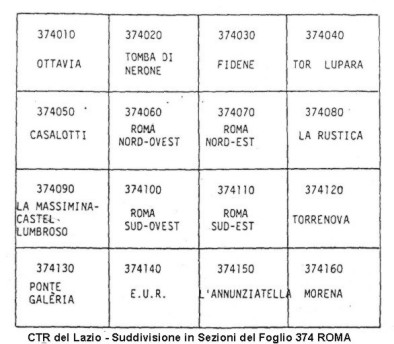

16 carte dette Sezioni in scala 1:10.000 che sono numerate progressivamente da nord ovest a sud est con i n. 010, 020, 030 .....160.

VEDI PRODUZIONE CARTOGRAFICA IGM:

scala 1:50.000: serie 50 e 50/L in produzione QU 50



XSu

CTR: LA CARTA TECNICA REGIONALE DEL LAZIO 1:10.000

TUTTA LA CARTOGRAFIA CTR DELLA REGIONE LAZIO E' CONTENUTA IN 3 CDROM

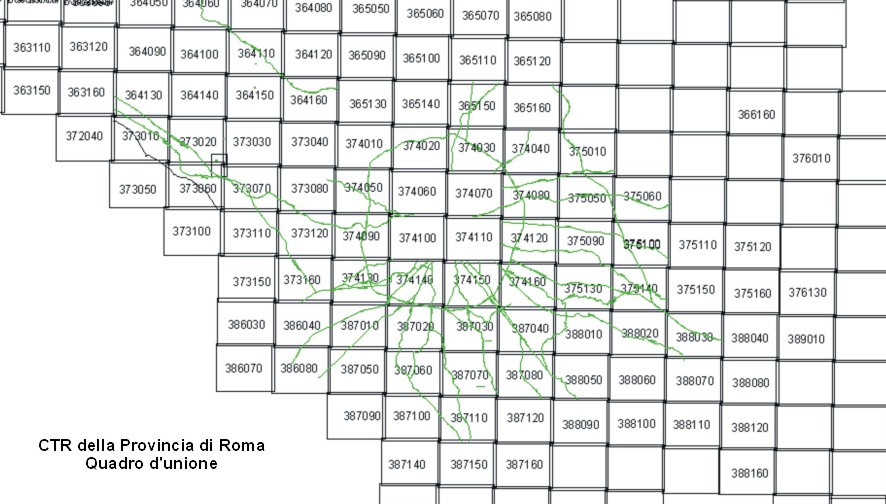

a QUADRO D'UNIONE CTR DELLA PROVINCIA DI ROMA (SEZIONI 1:10.000)  (445KB)

. Nota informativa centro interrregionale-gis

Il Lazio compreso all'interno dei fogli della carta 1:50.000 n.:

321

333 - 334 - 336 - 337 - 338

343- 344 - 345  Viterbo - 346 - 347 Rieti n. - 348 - 349

353 - 354 - 355 - 356 - 357 Rieti s.- 358 -359

363 - 364 - 365 - 366 - 367 - 368

373 - 374 Roma - 375 - 376 - 377 - 378

386 - 387 - 388 - 389 - 390 Frosinone - 391 - 392

399 - 400 Latina - 401 - 402 - 403 - 404

413 - 414 - 415 - 416

In verde sono indicati i fogli che comprendono il Comune di Roma in rosso i capoluoghi e il foglio Roma che abbraccia l'area entro il GRA.

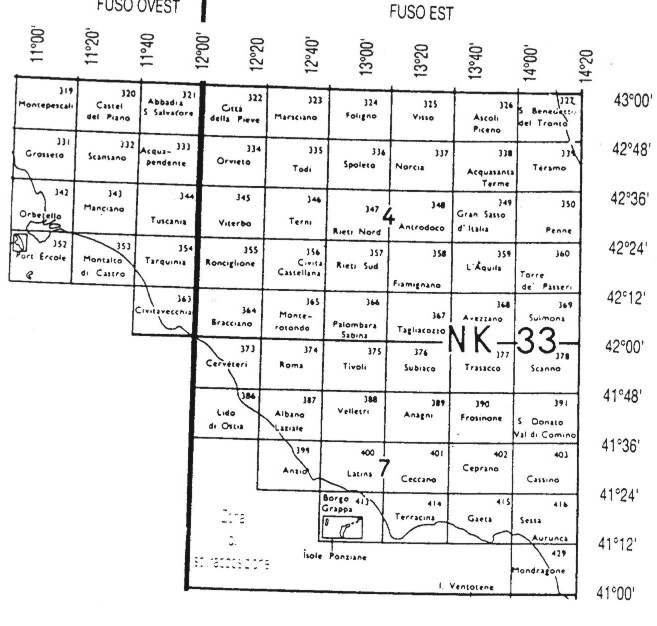

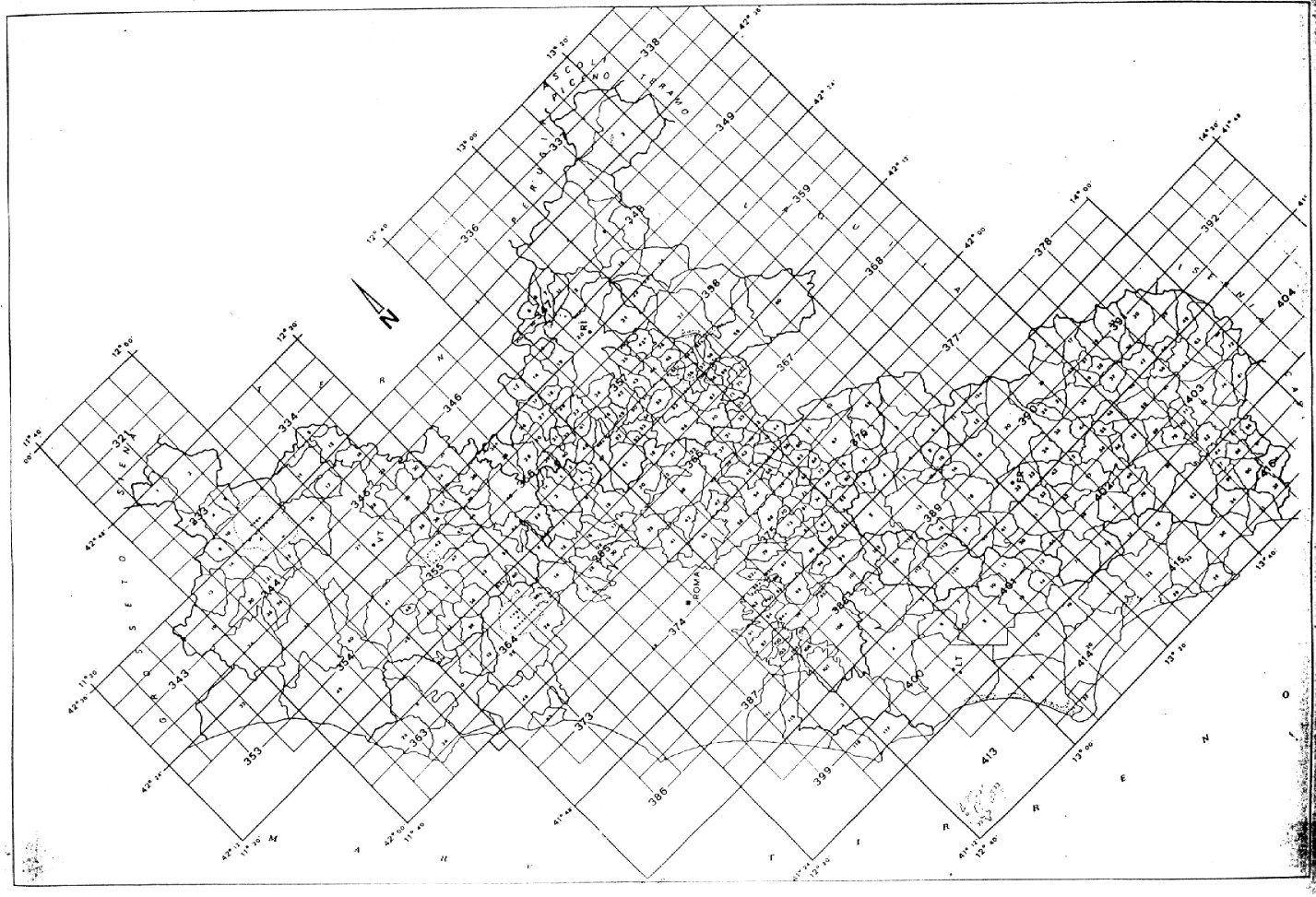

a QUADRO D'UNIONE CTR DEL LAZIO (SEZIONI 1:10.000)  (445KB)

La CTR del Lazio stata redatta sulla base di riprese aeree eseguite intorno agli anni '90.

RASTER CTR LAZIO 1:10.000

Tutte le sezioni topografiche del Lazio, (RASTER  - 400 dpi - 3,4 MB circa a carta) sono contenute in 3 CD in cui sono presenti anche i files di georeferensazione (nome_file.tfw) che permettono di affiancarle con precisione utilizzando un CAD od un GIS.

Per acquistare le CTR della Regione Lazio in formato cartaceo o raster consultare il sito del SIT R.L. Cessione.

Nelle carte topografiche 1:10.000 le curve di livello (isoipse) sono rappresentate con un tratto pi marcato ogni 50 m di dislivello (curve direttrici) le altre, ogni 10 m, hanno un tratto sottile continuo (curve intermedie); nelle zone pianeggianti sono rappresentate isoipse tratteggiate (curve ausiliarie) che di solito hanno un equidistanza di 2 m.

UN ESEMPIO DI 4 CARTE AFFIANCATE:

VALCANNETO, frazione del Comune di Cerveteri rientra nel foglio n. 373 all'incrocio delle Sezioni:

373020 373030
373060 373050

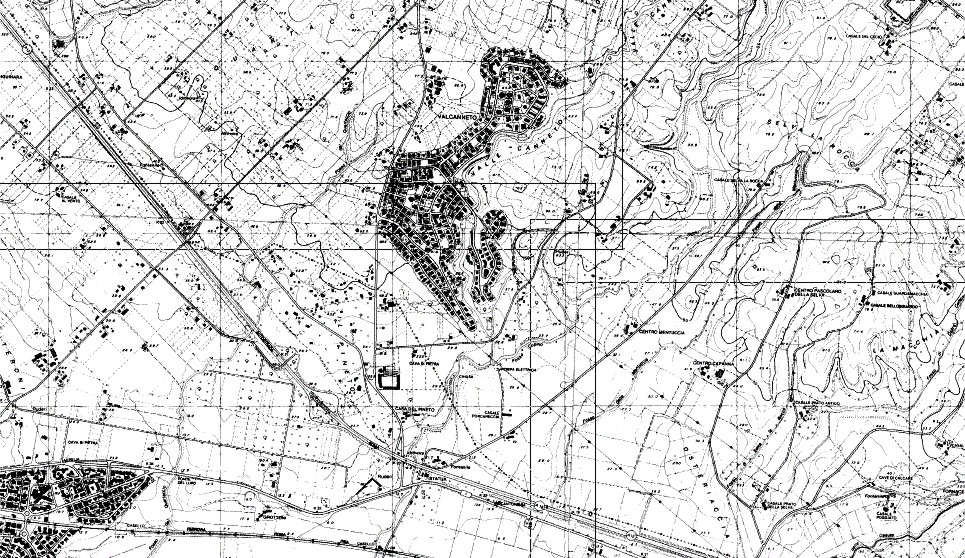

a    Visualizza la carta di Valcanneto 1:10.000 (111KB)

XSu

XSu

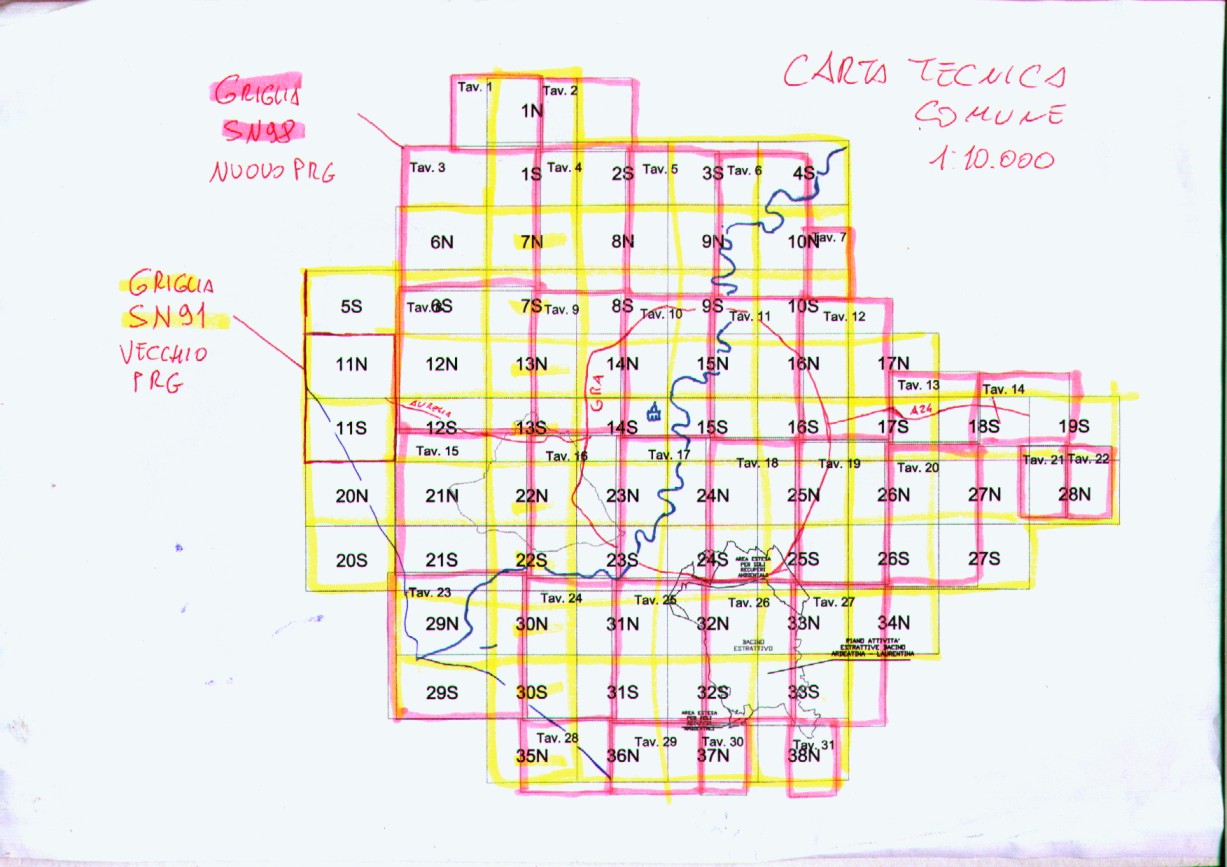

CARTA TECNICA DEL COMUNE DI ROMA 1:10.000

Base topografica del Comune di Roma, utilizzata fino al 1997.

Deriva da un volo Sara-Nistri del 1991.

E' stata utilizzata come base per il Piano Regolatore Generale (approvato con D.P.R. del 16 dicembre 1965), per la Carta dell'Agro (cartografia dei beni archeologici e monumentali) e per molte altre carte tematiche.

Va detto che ancora oggi resta un utilissimo strumento di lavoro per la elevata qualit della restituzione cartografica delle aerofotogrammetrie.

Sono 38 Tavole costituite da:

un foglio Nord ed uno Sud

per un totale di 64 fogli

(non tutte le tavole si compongono di 2 fogli: vedi quadro d'unione).

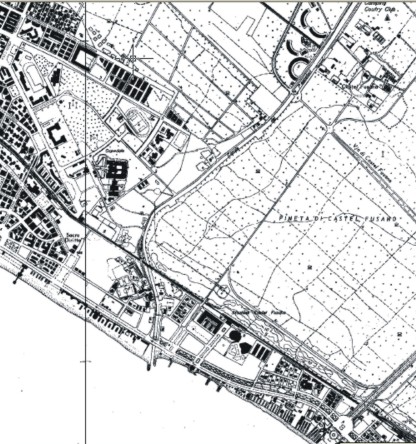

Per il PRG del '65 stato eseguito da Sara-Nistri un volo nel settembre-ottobre 1964 da esso derivata una cartografia di dettaglio in scala 1:2.000 ognuno dei fogli di cui sopra stato suddivisoin diverse tavole. Un esempio di foglio il seguente: F.31 B III ( parte del foglio n. 31Nord)

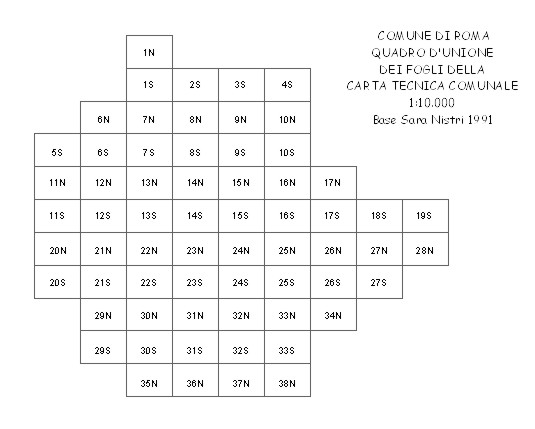

a    Visualizza il QUADRO D'UNIONE DEI FOGLI 1:10.000

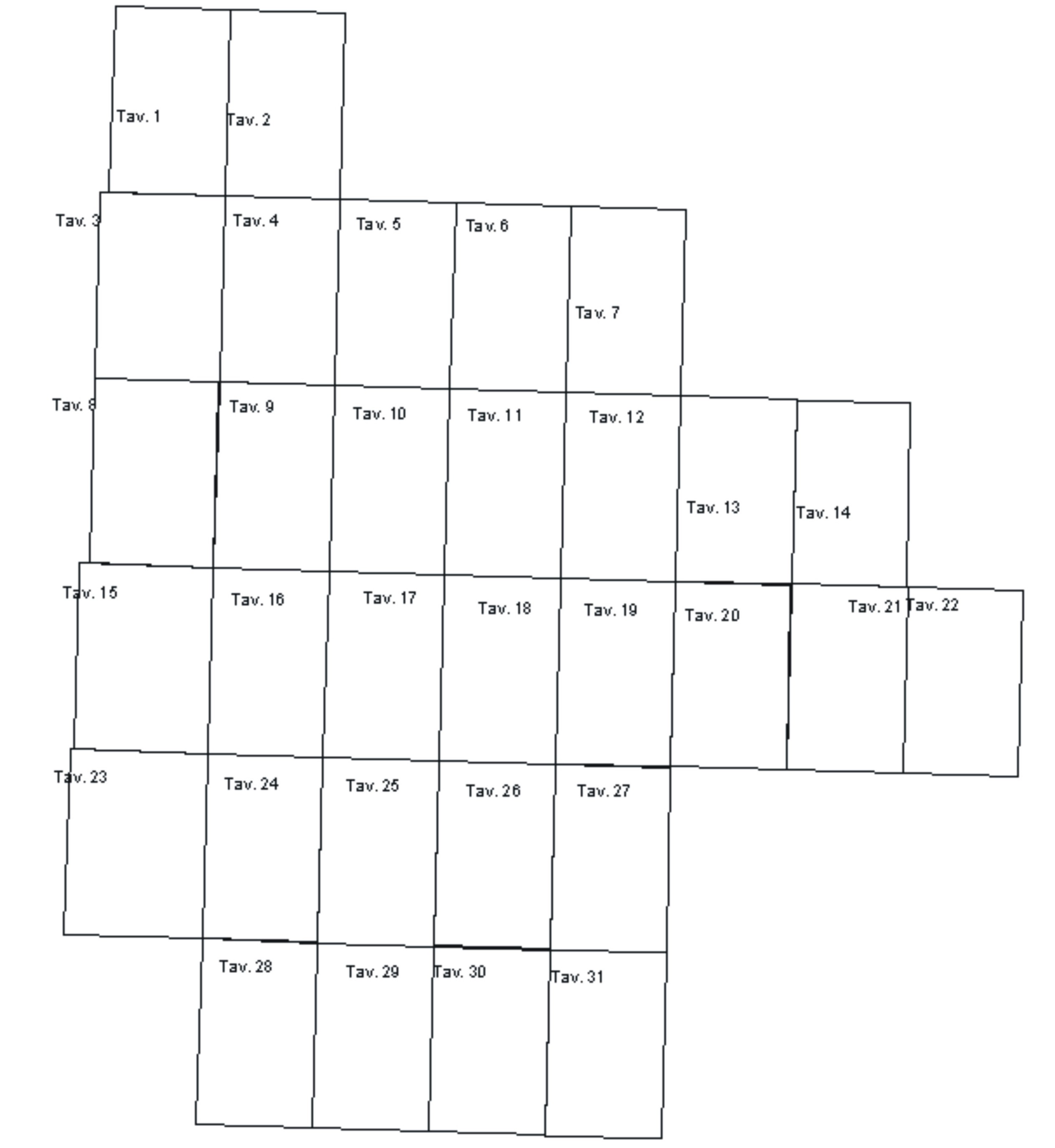

In concomitanza della realizzazione del nuovo PRG (adottato con Deliber. del Consiglio Comunale n 33 del 19 e 20 marzo 2003) stata commissionata una cartografia aggiornata che stata redatta da Cartesia ed disponibile in formato digitale con numerosi livelli informativi.

XSu

XSu

LINKS:

Cartografia interattiva - Mappe dettagliate di tutto il mondo - Costruire mappe - mappe De Agostini
